Pompes ROTAN® ED pour application de peinture: manipulation de résine

En tant que leader mondial de la fabrication de peintures industrielles, il est important pour Beckers
d’assurer une production fiable, spécialement dans la manipulation de la résine.
L’usine de Beckers compte actuellement 4 unités de pompage, utilisées pour le transfert de résine,
et l’ensemble fonctionne parfaitement sans aucun problème d’aucune sorte.

Beckers logo

Les résines polymères sont des matières premières pour la production de peinture de Beckers. Jusqu’à présent, les résines ont été reçues dans des conteneurs IBC de 1000l, mais afin d’améliorer la sécurité et de réduire les déchets, désormais les résines sont acheminées par camions-citernes, de nouveaux parcs de stockages ont donc été construits.

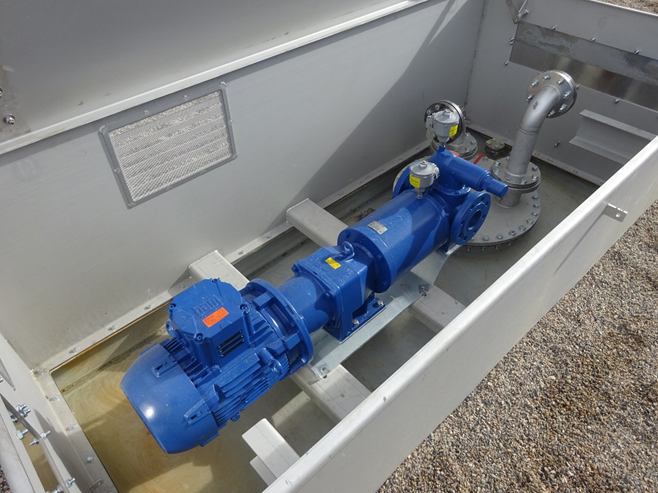

Jusqu’à présent, 4 réservoirs ont été mis en place afin de stocker la résine reçue par les camions. Chaque réservoir est chauffé pour fournir une température minimale d’environ 30°C pour une viscosité correcte. Chaque réservoir de l’usine a été équipé de 1 pompe à engrenages interne DESMI ROTAN® ED81 installée sur le haut du réservoir. Pendant la durée du projet, une attention particulière a été accordée à la compatibilité NPSHr, les pompes devant fonctionner
avec des niveaux de liquide allant jusqu’à 3 mètres sous bride d’aspiration.

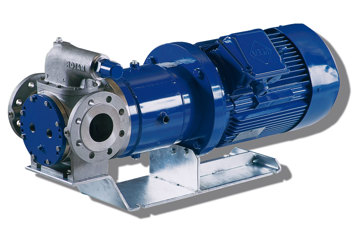

ROTAN ED pump

En raison des contraintes environnementales, Beckers a exigé une technologie ne laissant aucune fuites de
liquide possibles pour les pompes afin d’éviter toute contamination de l’environnement, en particulier en ce qui concerne une rivière sauvage qui longe l’usine.



La pompe ROTAN® ED avec son accouplement magnétique, offrant une protection ultime conte les fuites cette technologie est parfaitement adaptée. L’ensemble des pompes ED sont homologuée ATEX. Pour limiter l’usure à des coûts acceptables, des roulements en bronze ont été choisis, et la vitesse de la pompe a été limitée à 350 tr/min max, qui peut être réduite au besoin, surtout lorsque les résines sont plus visqueuses ou que la demande sur les lignes de production est plus faible.



Pour répondre à toutes les exigences, chaque unité est exploitée avec différents variateurs de fréquence afin d’adapter le débit aux exigences de l’installation et d’optimiser le démarrage des pompes. Toutes les pompes ont été équipées de PT100 sur le boîtier et les aimants pour se conformer aux exigences ATEX.



Un réservoir de remplissage manuel primaire a été installé près de la pompe pour le remplissage de la pompe au premier démarrage. Une fois les pompes démarrées, la résine restante à l’intérieur du corps de la pompe est suffisante pour assurer une aspiration correcte du liquide dans le réservoir pour les démarrages suivants.

Une fois les pompes démarrées, la résine restante à l’intérieur du corps de la pompe est suffisante pour assurer une aspiration correcte du liquid



ROTAN ED Pump

DESMI ROTAN® ED (Obligation environnementale) Pompe à engrenages interne



Spécifications techniques:
4 x ROTAN® ED81 1U22 pour la manipulation de la résine
Viscosité: Environ 2500 cst, max 5000 cst au démarrage
Température de pompage : 35°C min
Débit: 5-10 m3/h
Pression de refoulement: Jusqu’à 10 bars
Moteur: 5,5KW 4 pôles avec VFD
Vitesse de sortie de l’engrenage: 350 tr / min max
Hauteur minimale de liquide à l’aspiration: 3m sous l’aspiration de
la pompe
