NSLH Centrifugal Pump

End suktionscentrifugalpump med horisontell inlopp
Upp till 1800 m³/h (7900 US gpm)



BEGÄR OFFERT



DESMI NSLH-pumparna är designade för horisontell montering och uppfyller de speciella kraven på den marina och industriella marknaden.

Applikationer
  • Fjärrvärme/fjärrkyla
  • Havsvatten
  • Vattencirkulation
  • Kylturbindelsdistribution
  • Chiller-distribution
  • Dieselöverföring upp till 500 cSt
  • Scrubber (rökgasrening)


Inom akvakulturindustrin är pumparna lämpliga som:

  • FärskvattenVatten med tillsatser
  • Havsvatten
  • Oljor upp till 500 cSt



RAS-applikationer:

  • Syrekontroll
  • Intagsvattenpumpar
  • Kyl-/värmepumpar

Pumparna är särskilt lämpliga för pumpning av vatten i samband med kylsystem, kylning av dieselmotorer, som länspumpar, ballastpumpar, brandsläckningspumpar, saltkryddepumpar, pumpar för bevattning, fiskfarmer, vattenverk, fjärrvärme, räddningskårer, armé och marinen, etc.



Inom den marina industrin är pumparna lämpliga som färsk- och havsvattenkylpumpar, läns- och ballastpumpar, brandsläcknings- och allmänna servicepumpar, och vidare för transport av lätt aggressiva vätskor med låg viskositet som diesel och smörjoljor. Dessutom kan pumparna levereras i en specialversion för pumpning av saltlösning och liknande media.



DESMI NSLV & NSLH pumparna är kända för sin:

  • Höga effektivitet
  • Låga NPSH-värden
  • Lätt installation/service
  • Specifika material
  • Kompat design
  • Standardiserade för modulär design
  • Utmärkt hydraulisk designprestanda
  • Spacer-kopplingsalternativ för enkel underhåll
  • Robust axeldesign
  • Hög effektivitet impeller med låga NPSH-värden
  • Självprimande förmåga med en separat inbyggd primingpump
Tekniska produkt specifikationer

Designen av NSLH/V-pumparna är för medel/hög flödeskapacitet upp till 1500 m³/h (6 600 US GPM) och medel höjd upp till 150mLC. Pumpen kan konfigureras som vertikal eller horisontell. Båda versionerna måste vara radiellt delade, enkelstegs centrifugalpumpar med anslutningsflänsar enligt internationella standarder. Pumpens design ska inkludera montering med elektriska motorer med olika internationella flänsdimensioner.



Materialkonstruktionen för pumpens hus ska vara segjärn GGG40 EN1561-GJL-400/DIN1693 för rent vatten, vilket ska kunna hantera ett arbetstryck på 16 bar (testat 1,5 x arbetstryck). För havsvattenapplikationer ska pumpens huskonstruktion vara RG5-brons EN1982 CC491K/DIN17656.



Pumpens hus ska vara utrustat med en ersättningsbar tätningring av NiAlBz EN1982 CC333G/DIN17656. Materialet för axeln ska alltid vara av högkvalitativ duplex rostfritt stål AISI329/1.4460. Konstruktionen av pumpen ska vara utan lager i pumparna för att minska servicekostnaderna.



Pumpen behöver vara utrustad med dynamiskt balanserade impellrar enligt ISO1940/1-1986 (E) G6.3 som har avancerade dubbelkrökta blad för att säkerställa låga NPSH-värden och hög effektivitet, vilket resulterar i lägre energiförbrukning och därmed lägre driftskostnader.



Konstruktionsmaterialet för impellern ska vara NiAlBz EN1982 CC333G/DIN17656 (som standard) eller duplex rostfritt stål AISI329/1.4460 för Scrubber-applikationer.



Tätningssystemet ska vara en enkelverkande mekanisk axeltätning, som tätar vätskekammaren vid motorns axel. Vätsketemperaturen som pumpen/tätningen kan hantera bör vara minst 250°F/121°C. För vätsketemperaturer över 250°F/121°C behöver tätningen vara balanserad.

Nominal diameter (DN) 65 to 600
Flow rate 50 - Hz Up to 6200m³/h (27300 US gpm)
Flow rate 60 - Hz Up to 5900m³/h (26000 US gpm)
Head Up to 200 m (660 ft)
Pressure Up to 25 bar (360 psi)
Temperature Up to 140°C (284°F)
Motor Standard and EX motors
VFD Direct or Wall-mounted
ATEX approved Yes
Du måste acceptera cookies för att se detta.
Ladda Ner Broschyren
DESMI-broschyrer med produktdetaljer och bilder, placerade på en grå yta.

Engelska
  • Engelska
Ladda ner
Ladda Ner Manualer
DESMI-broschyr för NSLH och NSLV Spacer centrifugalpump drift och underhåll.

Engelska
  • Engelska
  • Litauiska
  • Svenska
  • Danska
Ladda ner
DESMI-manual för NSLV- och NSLH-centrifugalpumpar med diagram och kontaktinformation.

Engelska
  • Engelska
  • Danska
  • Ryska
Ladda ner
DESMI pumpmanualens omslag som visar NSLV och NSLH Monobloc centrifugalpumpar.

Engelska
  • Engelska
  • Danska
  • Tyska
  • Ryska
  • Spanska
  • Franska
  • Polska
  • Svenska
Ladda ner

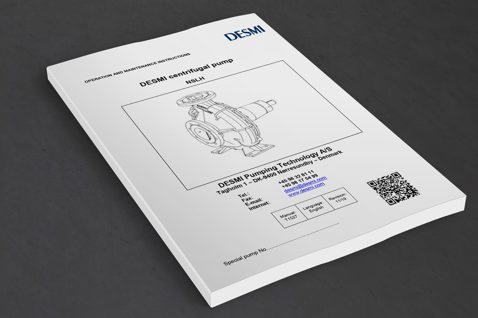

DESMI centrifugalpump NSLH manual på ett bord, inkluderar kontaktinformation och QR-kod.

Engelska
  • Engelska
Ladda ner
Flera Manualer
50 Hz

PDF



 960 RPM  1450 RPM  2950 RPM





JPG



 960 RPM  1450 RPM  2950 RPM



60 Hz

PDF



1152 RPM  1740 RPM  3540 RPM





JPG



 1152 RPM 1740 RPM 3540 RPM



ASSEMBLY DRAWINGS



NSLV and NSLH Compact Spacer - Assembly Drawings

NSLH and NSLV Monobloc - Assembly Drawings

NSLH and NSLV Spacer - Assembly Drawings



3D DRAWINGS



NSLH 65-215 A02



NSLH 100-265 A12



NSLH 100-415 A02



NSLH 125-330 A02



NSLH 250-210 A02
- PN6


- PN10



NSLH 300-250 A02

- PN6

- PN10







NSLH 350-310 A02

- PN6



- PN10





NSLH 400-390 A02

- PN6



- PN10





NSLH 500-500 A02

- PN6

- PN10





NSLH 600-630 A02

- PN6

- PN10

DESMI Centrifugal Pumps

Centrifugalpumparnas sortiment är designat för att möta behoven i en mängd olika applikationer. Oavsett om det handlar om fjärrvärme, kylning, HVAC, brandsläckning eller kanske pumpar för maskinrummet på ett maritimt fartyg, är en centrifugalpump ofta det ideala valet.

DESMIs centrifugalpumpar kännetecknas av hög effektivitet och låga NPSH-värden. Våra vertikala pumpar kräver minimal plats och ger lätt åtkomst för underhåll av pumpens roterande delar.
